کاربرد تیرآهن لانه زنبوری

کاربرد تیرآهن لانه زنبوری

در دنیای امروزی ساخت وساز و مهندسی سازه، افزایش کارایی، کاهش وزن، صرفه جویی در مصرف مصالح و در عین حال حفظ یا بهبود مقاومت سازه ای از دغدغه های اصلی طراحان و مهندسان به شمار می رود. یکی از روش های نوین برای دستیابی به این اهداف، استفاده از تیرآهن های لانه زنبوری است که با طراحی منحصربه فرد خود، ترکیبی از کاهش مصرف مصالح و بهینه سازی عملکرد سازه ای را ممکن می سازد. تیرآهن لانه زنبوری با ایجاد حفره های شش ضلعی در جان تیر، علاوه بر کاهش وزن سازه، باعث افزایش ممان اینرسی شده و ظرفیت تحمل بار خمشی را بهبود می دهد. این ویژگی ها به ویژه در سازه هایی با دهانه های بلند یا مواردی که نیاز به عبور تأسیسات مکانیکی از درون تیر وجود دارد، آن را به گزینه ای کاربردی و محبوب تبدیل کرده است. در این نوشتار، کاربردهای تیرآهن لانه زنبوری در صنایع مختلف، مزایا و معایب آن، ویژگی های فنی، نکات اجرایی و تفاوت های آن با سایر انواع تیرآهن مورد بررسی دقیق قرار خواهد گرفت تا دیدی کامل و تخصصی نسبت به این عنصر مهم سازه ای ارائه شود. برای مشاهده تیرآهن لانه زنبوری کلیک کنید . در این مقاله به کاربرد تیرآهن لانه زنبوری پرداخته می شود.

تیرآهن لانه زنبوری چیست؟

تیرآهن لانه زنبوری یکی از مدل های اصلاح شده تیرآهن است که با ایجاد حفره های شش ضلعی در جان تیر جهت افزایش ممان اینرسی و کاهش وزن به کار می رود. فرایند تولید آن معمولاً با بریدن زیگزاگی یک تیرآهن معمولی مانند IPE در امتداد جان و سپس جوش دادن مجدد دو بخش با جابجایی عمودی صورت می گیرد. نتیجه این عملیات، تیرآهنی با ارتفاع بیشتر و حفره های شش ضلعی است که ظاهری مشابه لانه زنبور پیدا می کند. هدف اصلی از طراحی این نوع تیرآهن، افزایش توان تحمل خمشی بدون افزایش قابل توجه وزن است. افزایش ارتفاع مقطع باعث افزایش چشمگیر ممان اینرسی تیر می شود که در نهایت مقاومت خمشی آن را بیشتر می کند. علاوه بر این، وجود حفره ها در جان تیر امکان عبور لوله ها، کابل ها و سایر تأسیسات را فراهم کرده و این ویژگی در سازه های صنعتی و تأسیساتی مزیت مهمی به شمار می آید. با این حال باید توجه داشت که حفره های موجود در جان تیر باعث کاهش مقاومت برشی در محل سوراخ ها می گردد. بنابراین، استفاده از این نوع تیرآهن مستلزم طراحی دقیق و رعایت اصول فنی خاص است تا ضمن حفظ ایمنی لازم، عملکرد سازه بهینه شود. کاربردهای این تیرآهن عمدتاً در پروژه های دارای دهانه های متوسط تا بلند، سقف های سبک، سوله ها و ساختمان هایی است که به صرفه جویی در وزن اهمیت می دهند.

کاربرد تیرآهن لانه زنبوری

ویژگی های فنی و مهندسی تیرآهن لانه زنبوری

تیرآهن لانه زنبوری با ساختار خاص خود، دارای ویژگی های فنی و مهندسی منحصر به فردی است که آن را از تیرآهن های معمولی متمایز می کند. این مزایا به منظور افزایش کارایی سازه ای، کاهش مصرف مواد، و انطباق بهتر با نیازهای مدرن در ساخت وساز طراحی شده اند. یکی از مهم ترین مزایای این نوع تیرآهن، افزایش ممان اینرسی مقطع است. با افزایش ارتفاع تیر که به واسطه ایجاد حفره ها و آرایش مجدد بخش های بریده شده ایجاد می شود، مقاومت آن در برابر خمش به شکل قابل توجهی بیشتر می شود. این ویژگی امکان تحمل بارهای سنگین تر را بدون تغییر شکل یا خرابی ساختاری فراهم می کند، که برای سازه هایی با دهانه های وسیع بسیار مناسب است. از دیگر مزایای این محصول، کاهش وزن نسبت به تیرآهن های سنگین تر با ظرفیت خمشی مشابه است. این کاهش وزن نه تنها عملکرد سازه را حفظ یا حتی بهبود می بخشد، بلکه موجب کاهش بار مرده، استفاده از فونداسیون سبک تر و کاهش کلی هزینه های اجرایی نیز می شود. حفره های شش ضلعی موجود در جان تیرآهن امکان عبور تأسیسات مانند لوله ها و کابل ها را فراهم می سازد که در طراحی سیستم های تأسیسات مکانیکی و الکتریکی یک مزیت قابل توجه محسوب می شود. این امر موجب بهینه سازی فضا و جلوگیری از برخورد یا تداخل سیستم های تأسیسات با اجزای سازه ای می شود. با این حال، وجود این حفره ها مقاومت برشی در نواحی سوراخ دار را کاهش می دهد. بنابراین، در نواحی ای که نیروی برشی بالاست، مانند نزدیکی تکیه گاه ها، نیاز به تقویت هایی مثل استفاده از ورق های تقویتی یا حذف حفره ها در آن مناطق وجود دارد تا ایمنی سازه تضمین شود. علاوه بر این، در طراحی تیرآهن لانه زنبوری باید خطر بروز پدیده هایی چون کمانش جان و ناپایداری موضعی در نظر گرفته شود. حفره ها ممکن است جان تیرآهن را نسبت به کمانش یا لرزش های موضعی آسیب پذیر کنند، به ویژه زمانی که بارهای متمرکز یا لرزش شدید اعمال شوند. جوشکاری دوباره نیمه های تیرآهن برای ایجاد اتصال نهایی نیز باید با دقت بالا و مطابق استانداردهای فنی انجام شود. هرگونه نقص یا خطا در فرایند جوشکاری می تواند به کاهش مقاومت کلی تیر منجر شود و عملکرد سازه را به خطر بیندازد. در مجموع، تیرآهن لانه زنبوری با بهره گیری از اصول پیشرفته مهندسی سازه، ضمن افزایش توان تحمل بار، مصرف مواد و وزن سازه را بهینه می کند. البته استفاده صحیح از این محصول نیازمند شناخت دقیق ویژگی های فنی آن و رعایت استانداردهای طراحی و اجراست. برای مشاهده تیرآهن کلیک کنید.

ویژگی های فنی و مهندسی تیرآهن لانه زنبوری

تیرآهن لانه زنبوری از جنبه های فنی و مهندسی دارای ویژگی هایی است که آن را به گزینه ای کارآمد در طراحی سازه های سبک، اقتصادی و پربازده تبدیل می کند. یکی از مهم ترین مزایای این نوع تیرآهن، افزایش ممان اینرسی مقطع بدون افزودن وزن قابل توجه به سازه است. ممان اینرسی بالا باعث می شود که تیرآهن در برابر خمش مقاومت بیشتری داشته و توانایی تحمل بارهای گسترده تری را به ویژه در دهانه های بلند پیدا کند. یکی دیگر از ویژگی های کلیدی این طراحی، افزایش ارتفاع مؤثر تیر است که ناشی از شکل لانه زنبوری آن می باشد. این عامل عملکرد تیر را در برابر خمش بهبود می بخشد و به مهندسان امکان می دهد با استفاده از مقاطع سبک تر، باربری مورد نیاز را تأمین کنند و در نهایت وزن کلی سازه کاهش یابد. کم شدن وزن به کاهش بار مرده ساختمان منجر می شود که خود باعث کوچک تر شدن ابعاد پی و صرفه جویی در هزینه ها خواهد شد. وجود حفره های شش ضلعی در بدنه تیرآهن نیز ویژگی دیگری است که علاوه بر کاهش وزن، عبور تأسیسات مکانیکی و الکتریکی از داخل تیر را امکان پذیر می کند. این مزیت به ویژه در پروژه هایی با محدودیت فضایی یا تراکم بالای تأسیسات، کاربردی و قابل توجه است. با وجود این مزایا، تیرآهن لانه زنبوری بدون محدودیت نیست. از جمله مشکلات آن، کاهش مقاومت برشی در مقایسه با تیرآهن های معمولی است. حفره های موجود، به خصوص در نزدیکی نقاط تکیه گاه که نیروهای برشی بیشتری وجود دارد، ممکن است منجر به ترک خوردگی یا شکست شوند. برای رفع این مشکل، معمولاً در این نواحی از ورق های تقویتی استفاده می شود یا حفره ها حذف می گردند. این نوع تیرآهن همچنین ممکن است در برابر کمانش موضعی یا ناپایداری جان حساس تر باشد. این حساسیت بیشتر زمانی رخ می دهد که جوشکاری دو نیمه تیر با دقت کافی انجام نشود یا ضخامت جان متناسب با مقدار بارگذاری طراحی نشده باشد. از این رو، استفاده ایمن و مؤثر از این نوع تیرآهن مستلزم تحلیل دقیق سازه ای، طراحی مناسب با نرم افزارهای مهندسی و رعایت کامل آیین نامه های مرتبط است. در نهایت، تیرآهن لانه زنبوری با ترکیب کارایی بالا، صرفه جویی در مصرف مصالح و انعطاف پذیری در طراحی، گزینه ای هوشمندانه برای بسیاری از پروژه های عمرانی محسوب می شود. البته موفقیت در استفاده از این نوع تیرآهن، وابسته به توجه دقیق به جنبه های فنی و اجرایی آن خواهد بود.

کاربرد تیرآهن لانه زنبوری

کاربردهای تیرآهن لانه زنبوری در صنایع مختلف

تیرآهن لانه زنبوری به دلیل ویژگی های خاص و ساختار بهینه، کاربرد وسیعی در صنایع مختلف و پروژه های عمرانی دارد. یکی از استفاده های مهم آن در ساخت سازه های صنعتی و ساختمانی است، به ویژه در مواردی که نیاز به تحمل بارهای سنگین بر روی دهانه های بزرگ وجود دارد، در عین حال که وزن کلی سازه کاهش می یابد. در صنعت ساخت وساز، این نوع تیرآهن عمدتاً در سقف ها و خرپاهای سوله ها و سالن های صنعتی به کار می رود. وجود حفره های لانه زنبوری امکان عبور سیستم های تأسیساتی مانند برق، لوله کشی و تهویه را فراهم کرده که منجر به سهولت در طراحی زیرساخت ها و صرفه جویی در فضا می شود. در ساختمان های تجاری و مسکونی، مخصوصاً پروژه هایی که نیازمند دهانه های باز بزرگ و بدون ستون های میانی هستند، این تیرآهن نقش موثری ایفا می کند. استفاده از آن نه تنها مقاومت خمشی موردنظر را تضمین می کند، بلکه وزن کلی اسکلت سازه کاهش پیدا کرده و امکان بهره برداری بهتر از فضای داخلی فراهم می شود. در حوزه پل سازی و سازه های حمل و نقل نیز تیرآهن لانه زنبوری به دلیل ظرفیت باربری بالا و وزن کمتر، گزینه ای مناسب است. این ویژگی ها به خصوص در ساخت پل های سبک یا دهانه های میان بری اهمیت پیدا می کند؛ جایی که کاهش وزن سازه موجب کاهش فشار وارده بر پایه ها و فونداسیون شده و در نتیجه، عمر مفید بالا رفته و هزینه های نگهداری کاهش می یابد. صنایع نفت و گاز و پتروشیمی هم از دیگر عرصه های کاربردی این محصول هستند. نیاز این صنایع به قطعات فلزی سبک ولی مستحکم برای ساخت سکوها، پلتفرم ها و سازه های فلزی، تیرآهن لانه زنبوری را به گزینه ای ایده آل تبدیل کرده است. به طور کلی، هرجا که ترکیبی از مقاومت بالا، وزن کم و امکان عبور تأسیسات از مقاطع فلزی موردنیاز باشد، تیرآهن لانه زنبوری انتخابی مناسب و کارآمد محسوب می شود. این ویژگی ها باعث شده تا این محصول نقش کلیدی در انواع پروژه های مهندسی ایفا کند. برای مشاهده تیرآهن هاش سبک کلیک کنید.

کاربرد تیرآهن لانه زنبوری در سازه های فلزی سبک

سازه های فلزی سبک به ساختارهایی اشاره دارند که در آن ها از پروفیل ها و اجزای فلزی با وزن نسبتاً کم استفاده شده تا ضمن حفظ مقاومت و پایداری، وزن مرده کلی سازه کاهش یابد. این سازه ها به دلیل مزایایی مانند سهولت نصب، سرعت اجرای بالا و کاهش هزینه های مربوط به حمل ونقل و فونداسیون، در بسیاری از پروژه ها محبوبیت یافته اند. در میان این سازه ها، تیرآهن لانه زنبوری کاربردی گسترده دارد، زیرا طراحی منحصربه فرد آن امکان افزایش ممان اینرسی و مقاومت خمشی را بدون بالا رفتن وزن فراهم می کند. این ویژگی به طراحان اجازه می دهد که با بهره گیری از مقاطع سبک تر اما باربرتر، سازه ای مستحکم و هم زمان اقتصادی ایجاد کنند. علاوه بر این، حفره های موجود در جان تیرآهن لانه زنبوری امکان عبور تأسیسات الکتریکی و مکانیکی را فراهم می آورد. این خصوصیت در سازه های سبک که فضای محدودی برای نصب تأسیسات دارند، بسیار حائز اهمیت است. کاهش وزن سازه نیز باعث کاهش فشار بر فونداسیون و تسریع در عملیات نصب می شود. در نهایت، به دلیل مقاومت بالای تیرآهن لانه زنبوری در مقابل بارهای خمشی و قابلیت تنظیم ابعاد بر اساس نیاز پروژه، این نوع تیرآهن به عنوان گزینه ای کارآمد برای ساخت سازه های فلزی سبک در پروژه های مسکونی، تجاری و صنعتی شناخته می شود که از لحاظ فنی و اقتصادی بهره وری بالایی ارائه می دهد.

کاربرد تیرآهن لانه زنبوری

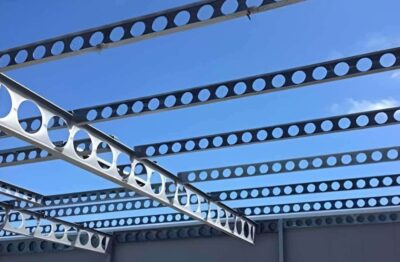

کاربرد تیرآهن لانه زنبوری در سقف ها و دهانه های وسیع

سقف ها و دهانه های بزرگ از مهم ترین حوزه هایی محسوب می شوند که تیرآهن لانه زنبوری در آنها کاربرد گسترده ای دارد. در چنین سازه هایی، نیاز به پوشش فضای وسیع بدون استفاده از ستون های میانی مطرح است، چرا که این طراحی به افزایش انعطاف پذیری فضای داخلی و بهبود عملکرد معماری کمک می کند. تیرآهن لانه زنبوری با افزایش ارتفاع مؤثر مقطع و ممان اینرسی بیشتر، توانایی تحمل بارهای سنگین را در دهانه های بلند فراهم می سازد. استفاده از این نوع تیرآهن مزایای بسیاری به همراه دارد؛ از جمله ساخت سقف هایی سبک تر و همزمان مقاوم تر که نسبت به تیرآهن های معمولی وزن کمتری دارند. این کاهش وزن، فشار وارد بر فونداسیون را کاهش داده و در نتیجه هزینه های طراحی و اجرای فونداسیون نیز به مراتب پایین تر می آید. علاوه بر این، طراحی خاص لانه زنبوری امکان عبور تأسیسات مکانیکی، الکتریکی و لوله کشی را فراهم می کند، که این ویژگی در سقف های بزرگ و فضاهای صنعتی بسیار کلیدی است. تیرآهن لانه زنبوری در سالن های ورزشی، سوله های صنعتی، سالن های نمایشگاهی و ساختمان های تجاری با دهانه های بزرگ یکی از بهترین گزینه ها برای ساخت سقف های بدون ستون های اضافی به شمار می رود. این تیرها نه تنها به خوبی بارهای مرده و زنده را تحمل می کنند، بلکه با کاهش هزینه حمل و نصب، موجب افزایش سرعت اجرای پروژه نیز می شوند. به طور کلی، تیرآهن لانه زنبوری با ترکیب سبکی، مقاومت بالا و امکان عبور تأسیسات، انتخابی ایده آل برای پوشش سقف ها و دهانه های وسیع است که به شکل گسترده ای در پروژه های مدرن ساختمانی و صنعتی مورد استفاده قرار می گیرد. برای مشاهده ورق سیاه کلیک کنید.

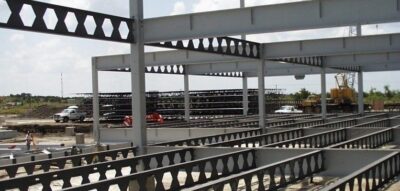

در سوله ها و سالن های صنعتی

سوله ها و سالن های صنعتی از جمله کاربردهای اصلی تیرآهن لانه زنبوری هستند، زیرا این نوع سازه ها معمولاً به پوشش دهانه های وسیع با تعداد کم ستون نیاز دارند تا فضای داخلی باز و بدون مانع برای فعالیت های صنعتی فراهم شود. ویژگی های خاص تیرآهن لانه زنبوری مانند افزایش ارتفاع موثر مقطع و ممان اینرسی بیشتر، امکان تحمل بارهای سنگین را در دهانه های بلند ایجاد کرده و همزمان وزن کلی سازه را کاهش می دهد. در این سازه ها، وجود حفره های شش ضلعی در جان تیرآهن، فضایی را فراهم می کند که مهندسان بتوانند تأسیسات مختلفی همچون برق، لوله کشی، سیستم های تهویه و کابل ها را از داخل تیرها عبور دهند. این ویژگی باعث بهینه سازی فضا و سهولت در نگهداری و تعمیرات می شود، موضوعی که به دلیل نیاز مکرر به مدیریت تجهیزات در این محیط ها اهمیت ویژه ای دارد. همچنین کاهش وزن تیرآهن و به تبع آن کاهش بار مرده، فشار وارد بر فونداسیون ها و ستون ها را کم می کند، که این امر نه تنها هزینه های ساخت را کاهش می دهد بلکه نگهداری را نیز اقتصادی تر می سازد. علاوه بر این، استفاده از این نوع تیرآهن منجر به افزایش سرعت اجرای پروژه ها می شود، چرا که طراحی سبک تر و کارآمدتر، جابجایی و نصب را آسان تر می کند. در نتیجه، تیرآهن لانه زنبوری به عنوان گزینه ای مهندسی و اقتصادی، جایگاه برجسته ای در سوله ها و سالن های صنعتی دارد و سهم بسزایی در بهبود عملکرد سازه، کاهش هزینه ها و تسهیل اجرای تأسیسات ایفا می کند.

در سازه های مسکونی، تجاری و پارکینگ ها

در سازه های مسکونی، تجاری و پارکینگ ها، تیرآهن لانه زنبوری به دلیل ویژگی های منحصربه فرد مانند سبکی، مقاومت و انعطاف پذیری، یکی از گزینه های کارآمد در طراحی اسکلت فلزی محسوب می شود. در این پروژه ها، اغلب نیاز است که دهانه هایی بدون ستون میانی ایجاد شود تا فضای داخلی بهینه تر و کاربردی تر گردد. تیرآهن لانه زنبوری با افزایش ممان اینرسی مقطع، توانایی تحمل بارهای خمشی بیشتری را فراهم کرده و هم زمان وزن کلی سازه را کاهش می دهد. در ساختمان های مسکونی و تجاری، استفاده از حفره های موجود در جان تیرآهن برای عبور تأسیسات مکانیکی، الکتریکی و لوله کشی، فرآیند طراحی و اجرای سیستم های تأسیساتی را ساده تر و اقتصادی تر می کند. این ویژگی به ویژه در ساختمان های بلندمرتبه و مجتمع های تجاری با حجم زیاد تأسیسات، اهمیت بالایی دارد. در پارکینگ ها نیز تیرآهن لانه زنبوری با کاهش تعداد ستون ها و ایجاد دهانه های وسیع تر، امکان استفاده بهینه از فضا را فراهم می سازد و به افزایش ظرفیت پارکینگ کمک می کند. وزن کم تر سازه موجب کاهش بار مرده کلی شده و فشار کمتری به فونداسیون وارد می کند، که این امر هزینه های ساخت را نیز کاهش می دهد. به طور کلی، بهره گیری از تیرآهن لانه زنبوری در این گونه سازه ها علاوه بر مزایای فنی، بهبود زیبایی شناسی، افزایش کارایی فضاهای داخلی و کاهش هزینه های پروژه را به همراه دارد؛ به همین دلیل انتخابی مطلوب برای مهندسان و معماران به شمار می آید. برای مشاهده تیرآهن هاش سنگین کلیک کنید.

در پل ها یا اسکلت های موقت

پل ها و اسکلت های موقت از جمله کاربردهای برجسته تیرآهن لانه زنبوری محسوب می شوند، به ویژه در شرایطی که نیاز به سازه های سبک، مقاوم و با سرعت اجرای بالا وجود دارد. در ساخت پل های کوچک تا متوسط، استفاده از این نوع تیرآهن به دلیل وزن کمتر نسبت به تیرهای معمولی، موجب کاهش بار مرده سازه شده و در نتیجه فشار وارده بر پایه ها و فونداسیون کاهش می یابد. این ویژگی به خصوص در پل هایی که بر روی زمین های نرم یا مناطق با ظرفیت باربری پایین احداث می شوند، اهمیت ویژه ای پیدا می کند. از سوی دیگر، وجود حفره های جان تیر امکان عبور تأسیسات و کابل ها را فراهم می سازد و استفاده بهینه از فضا را ممکن می کند. این مزیت همچنین نیاز به تجهیزات اضافی را کاهش داده و فرآیند نگهداری و انجام تعمیرات پل ها را ساده تر می نماید. در حوزه ساخت اسکلت های موقت، نظیر داربست ها، سکوهای کارگاهی یا سازه های موقت برای نصب تجهیزات، تیرآهن لانه زنبوری به دلیل وزن سبک و سهولت در حمل و نصب، گزینه ای کاملاً مناسب به شمار می رود. مقاومت قابل توجه در برابر بارهای خمشی همراه با امکان تنظیم ابعاد متناسب با نیاز، اجرای سریع و ایمن این سازه ها را تضمین می کند. به طور کلی، ترکیب وزن سبک، مقاومت مطلوب و قابلیت اجرایی بالای تیرآهن لانه زنبوری در پل ها و اسکلت های موقت، به کاهش هزینه ها، تسریع پروژه ها و ارتقای کیفیت انجام کار کمک شایانی می کند. در این مقاله به کاربرد تیرآهن لانه زنبوری پرداخته شد.
