فرایند تولید میلگرد خاموت

فرایند تولید میلگرد خاموت

در سازه های بتن آرمه، علاوه بر میلگردهای طولی که وظیفه ی تحمل نیروهای کششی را بر عهده دارند، میلگردهای مکمل همچون خاموت ها نقشی اساسی در تضمین یکپارچگی و ایمنی سازه ایفا می کنند. خاموت ها که به عنوان عناصری حیاتی اما فرعی در ستون ها و تیرهای بتنی شناخته می شوند، وظیفه مهار میلگردهای اصلی، کاهش ترک های ناشی از نیروهای برشی و افزایش شکل پذیری سازه در برابر بارهای جانبی مانند زلزله را بر عهده دارند. اهمیت میلگرد خاموت تنها به جنبه های سازه ای آن محدود نمی شود. فرآیند تولید، دقت در فرم دهی و رعایت استانداردهای ابعادی مستقیماً کیفیت سازه را تحت تأثیر قرار می دهند. بنابراین، آگاهی از مراحل ساخت این قطعه فولادی و نکات اجرایی مربوط به آن، به ویژه در پروژه های ساختمانی و عمرانی، برای مهندسان عمران، تکنسین ها و مجریان پروژه ها ضروری است. این مقاله با هدف بررسی جامع فرآیند تولید میلگرد خاموت، از مرحله انتخاب مواد اولیه تا خم کاری و کنترل کیفیت نهایی تدوین شده است. همچنین به نکات کلیدی در انتخاب، کاربرد و ارزیابی کیفیت این نوع میلگرد پرداخته خواهد شد. برای مشاهده میلگرد خاموت کلیک کنید. در این مقاله به فرایند تولید میلگرد خاموت پرداخته می شود.

انواع میلگرد خاموت

میلگرد خاموت در شکل ها و فرم های متنوعی تولید می شود که بسته به نیازهای سازه ای و نوع اجرای پروژه، انتخاب می گردد. از رایج ترین انواع آن خاموت ساده یا معمولی است که به صورت مربعی یا مستطیلی خم شده و در اطراف میلگردهای طولی در ستون یا تیر قرار می گیرد. این نوع از خاموت بیشتر در سازه های بتن آرمه استفاده شده و وظیفه اصلی آن مهار میلگردهای طولی و افزایش مقاومت برشی مقطع می باشد. نوع دیگری از خاموت ها، خاموت های بسته هستند. در این نوع، دو انتهای خاموت به هم جوش داده شده یا با قلاب هایی در زوایای ۱۳۵ یا ۱۸۰ درجه بسته می شوند تا مقاومت بیشتری در برابر بازشدن و لغزش ایجاد کنند. استفاده از این خاموت ها به ویژه در سازه هایی که تحت تاثیر نیروهای جانبی شدید مانند زلزله قرار دارند، توصیه می شود. خاموت های بسته در تقویت شکل پذیری و پایداری سازه در شرایط بار دینامیکی نقش اساسی دارند. خاموت های مارپیچی نیز یکی از انواع پرکاربرد محسوب می شوند، مخصوصاً در ستون های دایره ای. این نوع خاموت ها به شکل مارپیچ مداوم دور میلگردهای طولی پیچیده می شوند و با توزیع یکنواخت تنش ها، مقاومت پیچشی و برشی مقطع را بهبود می بخشند. این ویژگی به طور ویژه در سازه هایی که نیاز به تحمل تغییر شکل های بالا دارند، حائز اهمیت است. خاموت های باز نیز نوع دیگری از این محصول هستند که دارای دو انتهای باز بوده و نصب آسان تری دارند. این نوع بیشتر در شرایطی استفاده می شود که سرعت اجرای بالا یا دسترسی آسان به میلگردهای داخلی ضروری باشد. البته، به دلیل عدم اتصال کامل، کارایی آنها در تحمل بارهای سنگین نسبت به انواع بسته کمتر است و باید با دقت بالایی در طراحی و نقشه کشی به کار گرفته شوند. در پروژه های صنعتی بزرگ، خاموت ها اغلب توسط ماشین آلات پیشرفته یا دستگاه های CNC تولید می شوند. این روش تولید باعث افزایش دقت در ابعاد، زاویه خم و تعداد قطعات شده و برای پروژه هایی با تکرار زیاد، سرعت بالا و کمترین میزان خطا گزینه مناسبی است. تولید ماشینی همچنین به کاهش هدررفت مصالح و ارتقای بهره وری اجرایی منجر می شود. به صورت کلی، انتخاب نوع میلگرد خاموت وابسته به عواملی مانند نوع سازه، شرایط بارگذاری، اهمیت پروژه، الزامات آیین نامه ای و امکانات اجرایی است. آگاهی کافی از انواع مختلف خاموت و ویژگی های آنها به طراحان و مجریان کمک می کند تا ضمن اطمینان از ایمنی سازه، اجرای پروژه را بهینه تر و اقتصادی تر انجام دهند.

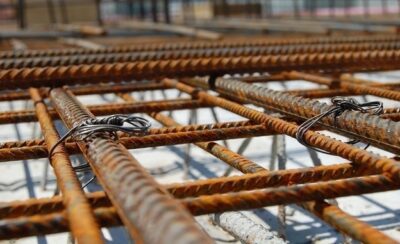

فرایند تولید میلگرد خاموت

مشخصات فنی میلگرد مورد استفاده برای خاموت

برای ساخت خاموت های استاندارد و باکیفیت، لازم است از میلگردهایی استفاده شود که دارای ویژگی های فنی مشخص و مطابق با آیین نامه های ساختمانی باشند. میلگردهایی که برای خاموت به کار می روند، معمولاً از نوع نرم تر و با قابلیت خم پذیری بالا انتخاب می شوند، زیرا این میلگردها باید در زوایای مختلف خم شوند. در صورتی که میلگرد بیش از حد سخت یا شکننده باشد، ممکن است حین فرآیند خم کاری ترک بخورد یا بشکند. به طور معمول، میلگردهای نوع A1 یا A2 برای تولید خاموت استفاده می شوند. میلگرد A1 که سطحی صاف و بدون آج دارد، به دلیل نرمی بالا، گزینه ای ایده آل برای خم کاری به شمار می آید، هرچند که به علت چسبندگی کم با بتن، در برخی پروژه ها ترجیح داده نمی شود. در این موارد، میلگرد A2 که سطح آج داری دارد و چسبندگی بیشتری با بتن ایجاد می کند، گزینه مناسبتری است؛ این میلگرد علاوه بر ویژگی های یادشده، انعطاف پذیری کافی برای خم کاری را نیز ارائه می دهد. در مقابل، میلگردهای نوع A3 با آج های جناغی به دلیل سختی و شکنندگی بیشتر معمولاً برای ساخت خاموت توصیه نمی شوند. قطر میلگرد نیز یکی از عوامل کلیدی در تولید خاموت است که معمولاً بین ۶ تا ۱۲ میلی متر انتخاب می شود. قطرهای ۸ و ۱۰ میلی متر بیشترین کاربرد را دارند، چراکه هم به آسانی خم می شوند و هم استحکام کافی برای نگهداشتن میلگردهای اصلی سازه را فراهم می کنند. در پروژه های سبک تر نظیر ساختمان های کم ارتفاع یا المان های فرعی، از میلگرد با قطر ۶ میلی متر استفاده می شود. اما در سازه های صنعتی یا بخش هایی که تحت تنش بیشتری قرار دارند، ممکن است از میلگردهای ضخیم تر تا ۱۲ میلی متر برای خاموت ها بهره گرفته شود. بر اساس استانداردها، میلگردهای مورد استفاده برای خاموت باید مقاومت تسلیم ۲۴۰ تا ۳۴۰ مگاپاسکال (بسته به نوع میلگرد A1 یا A2) داشته باشند. همچنین، این میلگردها از نظر ترکیبات شیمیایی باید عاری از عناصر زیان آور مانند گوگرد یا فسفر باشند که می توانند به کیفیت بتن آسیب برسانند. برخورداری از گواهی کیفیت یا نتایج تست کارخانه نیز برای اطمینان از یکنواختی خواص مکانیکی میلگرد ضروری است. یکی دیگر از فاکتورهای مهم در انتخاب میلگرد، یکنواختی سطح مقطع و عدم وجود زنگ زدگی یا ترک های سطحی است. میلگرد زنگ زده یا فرسوده ممکن است در طی خم کاری بشکند یا چسبندگی لازم را با بتن ایجاد نکند. بنابراین، نگهداری صحیح میلگردها در محیطی خشک و ایمن تا زمان استفاده از آن ها یک ضرورت فنی به شمار می آید. به طور کلی، میلگرد خاموت باید هم از نظر مکانیکی و هم اجرایی از کیفیت مناسبی برخوردار باشد. این کیفیت شامل ویژگی هایی نظیر خم پذیری مطلوب، مقاومت کافی در برابر تنش های سازه ای و ایجاد پیوند مناسب با بتن می شود که همگی تضمین کننده عملکرد مطلوب سازه هستند. برای مشاهده میلگرد آجدار کلیک کنید.

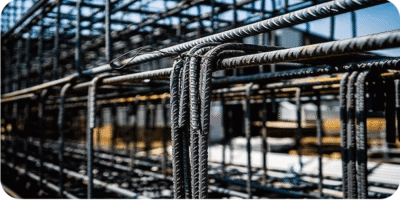

فرایند تولید میلگرد خاموت

فرایند تولید میلگرد خاموت

فرایند تولید میلگرد خاموت شامل مراحل متعددی است که از انتخاب میلگرد مناسب شروع شده و با خم کاری دقیق طبق نقشه اجرایی خاتمه می یابد. این فرآیند ممکن است به صورت دستی، نیمه اتوماتیک یا کاملاً اتوماتیک (CNC) انجام شود، اما اصول کلی آن در هر روش مشابه بوده و عمده تفاوت ها در دقت، سرعت و مقیاس تولید مشاهده می شود. اولین گام، انتخاب نوع و قطر میلگرد است. میلگردهای مورد استفاده برای خاموت معمولاً از نوع A1 یا A2 هستند که خم پذیری بالایی دارند. پس از این انتخاب، میلگردها بر اساس طول های مورد نظر برش داده می شوند. در روش دستی، این مرحله با دستگاه های مکانیکی یا اره انجام می گیرد، در حالی که در دستگاه های CNC، عملیات برش با دقت بالا و حداقل خطا به طور خودکار انجام می شود. مرحله بعدی، فرم دهی یا خم کاری میلگردها است. میلگردهای برش خورده طبق نقشه طراحی شده و با توجه به ابعاد خاموت (عرض، ارتفاع، طول و شعاع خم) فرم داده می شوند. در روش دستی، این کار با استفاده از دستگاه های خم کن دستی یا هیدرولیکی صورت می گیرد و اپراتور با کمک شابلون یا متر، زوایای خم را تنظیم می کند. اما در روش CNC، این فرایند به صورت اتوماتیک و با دقت و یکدستی بالاتری انجام می شود که موجب افزایش کیفیت نهایی محصول و سرعت تولید می گردد. در صورت نیاز به بستن سرهای خاموت یا ایجاد قلاب (در خاموت بسته)، دو سر میلگرد با زاویه مشخص (معمولاً ۱۳۵ یا ۱۸۰ درجه) خم می شوند تا اتصال قوی تری با بتن حاصل شود. قلاب ها نقش حیاتی در مقاومت لرزه ای سازه دارند و غالباً مطابق الزامات آیین نامه  طراحی می شوند. کنترل کیفیت مرحله نهایی فرآیند است. این بخش شامل بررسی دقیق ابعاد، زوایای خم ها، صحت قلاب ها، و کیفیت کلی خم کاری می شود. در پروژه های حساس، ممکن است آزمون های کشش برای بررسی مقاومت مکانیکی میلگرد انجام پذیرد. در پروژه های صنعتی امروزی، استفاده از دستگاه های تمام اتوماتیک تولید خاموت (CNC) بسیار رایج شده است؛ چرا که این دستگاه ها علاوه بر سرعت بالا و کاهش ضایعات، دقت بیشتری ارائه می دهند و به نیروی انسانی کمتری نیاز دارند. همچنین امکان برنامه ریزی پیشرفته بر اساس نقشه طراحی شده را فراهم کرده و در زمانی کوتاه تعداد زیادی خاموت با اندازه و اشکال مختلف تولید می کنند. در نهایت، خاموت های آماده شده به سایت اجرا منتقل شده و در قفسه بندی ستون ها، تیرها یا سایر اجزای بتن آرمه مورد استفاده قرار می گیرند. رعایت دقیق ابعاد، کیفیت خم ها و اتصال صحیح میان خاموت ها و میلگردهای طولی به طور مستقیم بر ایمنی، دوام و عملکرد سازه تأثیرگذار خواهد بود.

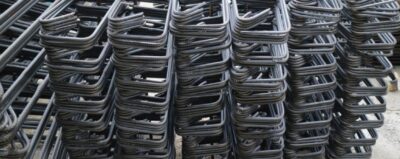

فرایند تولید میلگرد خاموت

تجهیزات و ماشین آلات تولید خاموت

برای تولید خاموت های با کیفیت و مطابق با استانداردهای اجرایی، استفاده از تجهیزات مناسب اهمیت ویژه ای دارد. این فرآیند معمولاً با میلگردهای ساده یا آج دار با قطر پایین آغاز می شود و مراحل مختلفی مانند برش، خم کاری و کنترل نهایی را شامل می شود. اولین دستگاه لازم، دستگاه برش میلگرد است که میلگردها را به طول مورد نظر برای تبدیل به خاموت می برد. این عملیات ممکن است به صورت دستی با قیچی های مکانیکی یا به شکل برقی و هیدرولیکی در پروژه های بزرگ تر انجام شود. اگر از میلگرد کلافی استفاده شود، پیش از هر چیز دستگاه صاف کن لازم است تا پیچ خوردگی میلگرد را رفع کرده و آن را برای مراحل بعدی آماده کند. پس از برش، مرحله خم کاری آغاز می شود. این بخش با دستگاه های خم کن انجام شده که می تواند ساده و دستی یا مجهز به سیستم برقی و هیدرولیکی باشد. اپراتور با قرار دادن میلگرد در محل مناسب و بهره گیری از قالب یا شابلون، آن را در زوایای مورد نظر خم می کند. زوایای معمول شامل ۹۰، ۱۳۵ یا ۱۸۰ درجه بوده که بر اساس طراحی خاموت و نیاز سازه انتخاب می شوند. در پروژه هایی که سرعت و دقت اهمیت بیشتری دارد، از دستگاه های پیشرفته تری مثل خم کن اتوماتیک یا CNC بهره گرفته می شود. این ماشین آلات قابلیت دارند که میلگرد را مستقیماً از کلاف یا شاخه تغذیه کرده، به طور دقیق برش دهند، با زوایای تعیین شده خم کنند و خاموت آماده را تولید کنند. دستگاه های CNC با امکان برنامه ریزی دقیق، مزیت بزرگی برای تولید خاموت در حجم بالا با دقت زیاد دارند. این ویژگی ها باعث کاهش اتلاف مواد و خطاهای انسانی می شود. این دستگاه ها معمولاً در کارخانه های تولید قطعات پیش ساخته، پروژه های ساختمانی انبوه و طرح های زیربنایی بزرگ مورد استفاده قرار می گیرند. همچنین ابزارهایی مانند متر، کولیس، گونیا و شابلون برای کنترل ابعاد و صحت اجرای خاموت ضروری هستند. این ابزارها به ویژه در تولید دستی اهمیت دارند، زیرا دقت نهایی بسیار وابسته به مهارت اپراتور و کنترل مستمر حین کار است. در نهایت، خاموت های تولیدشده روی میزهای ویژه یا سطوح صاف چیده می شوند تا دسته بندی و انتقال آن ها به محل نصب به آسانی انجام شود. در این مرحله، کیفیت خم کاری، صاف بودن میلگردها و تطابق ابعاد با نقشه اجرایی باید بررسی شود. استفاده از تجهیزات استاندارد، نگهداری صحیح از آن ها و دقت در اجرای مراحل تولید، کیفیت نهایی خاموت ها را تضمین می کند. این خاموت ها نقش حیاتی در اسکلت بتنی ایفا کرده و به عنوان عضو اصلی در مهار نیروهای برشی و تثبیت میلگردهای طولی عمل می کنند. برای مشاهده ورق سیاه کلیک کنید.

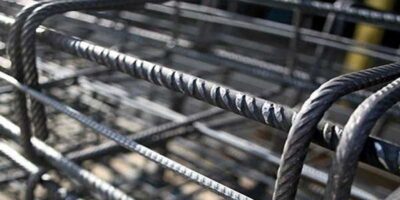

فرایند تولید میلگرد خاموت

نکات ایمنی و اجرایی میلگرد خاموت

در فرآیند تولید و نصب میلگرد خاموت، توجه به نکات ایمنی و اجرایی از اهمیت ویژه ای برخوردار است، زیرا هرگونه بی دقتی ممکن است به آسیب های جانی، کاهش کیفیت سازه و حتی خطرات جدی در طول عمر مفید پروژه منجر شود. در ابتدای امر، تأمین ایمنی کارگاه ضروری است. اپراتورهایی که با دستگاه های برش و خم کن فعالیت می کنند، باید از تجهیزات حفاظت فردی مانند دستکش ضدبرش، عینک ایمنی، کفش ایمنی و لباس مناسب استفاده کنند. همچنین، محیط کار باید دارای تهویه مطلوب و سطح صاف و خشک باشد تا خطر لغزش یا تصادف به حداقل برسد. در زمان برش میلگرد، رعایت فاصله ایمن از تیغه و اطمینان از قرارگیری صحیح میلگرد در دستگاه امری ضروری است. وجود محافظ مناسب برای تیغه یا نصب صحیح آن از بروز بریدگی ها و جراحت های جدی جلوگیری می کند. هنگام کار با دستگاه خم کن نیز باید از نزدیک کردن دست به بخش های متحرک خودداری شود. در صورت استفاده از دستگاه های CNC یا اتوماتیک، لازم است اپراتور آموزش کافی دیده و با دستورالعمل های عملکرد دستگاه آشنا باشد تا مانع ایجاد خطا در عملیات یا آسیب های احتمالی شود. از منظر اجرایی، انتخاب میلگرد مطابق با استانداردهای آیین نامه بسیار مهم است. میلگردهایی که زنگ خورده، تاب برداشته یا دارای ترک سطحی هستند، نباید در فرآیند خاموت سازی استفاده شوند، زیرا این مشکلات می توانند چسبندگی به بتن را کاهش داده و عملکرد سازه را تحت تأثیر قرار دهند. علاوه بر این، در فرآیند خم کاری، رعایت شعاع مناسب خم الزامی است. خم های تیز یا شعاع بسیار کوچک ممکن است منجر به ترک خوردگی یا شکست میلگرد شوند که در آینده می تواند باعث افت مقاومت برشی مقاطع گردد. خاموت های تولیدشده باید با دقت بررسی شوند تا از هماهنگی کامل با نقشه سازه ای از نظر ابعاد، تعداد و نوع قلاب اطمینان حاصل شود. عدم تطابق در ابعاد یا تعداد خم ها ممکن است در زمان نصب مشکلاتی مانند انحراف در فاصله گذاری میلگردها یا کاهش انسجام شبکه آرماتور ایجاد کند. همچنین در زمان انبارش و انتقال خاموت ها به محل نصب، باید از خم شدن بیش ازحد یا آسیب فیزیکی جلوگیری شود. در مرحله نصب، جای گذاری خاموت ها باید با دقت و مطابق نقشه های اجرایی انجام گیرد. این میلگردها باید در فواصل مشخص و امتداد صحیح قرار گیرند و با سیم آرماتوربندی به میلگردهای طولی متصل شوند تا هنگام بتن ریزی از جابه جایی آن ها جلوگیری شود. اگر خاموت ها به درستی مهار نشوند، ممکن است در جریان بتن ریزی تغییر مکان دهند یا بالا بیایند که این امر در نهایت به عملکرد نامطلوب سازه منجر خواهد شد. رعایت تمام این نکات نه تنها ایمنی کارگران و تکنسین ها را تضمین می کند، بلکه تأثیر مستقیم بر کیفیت ساخت، دوام و ایمنی کلی پروژه ساختمانی خواهد داشت. در این مقاله به فرایند تولید میلگرد خاموت پرداخته شد.
